Il GPS per il motorsport
Un GPS incredibilmente potente
Per un'acquisizione ed elaborazione dei dati del tracciato precisa e veloce, il modulo GPS09c Open e il software RaceStudio 3 offrono una soluzione all'avanguardia. Questa combinazione garantisce un'acquisizione immediata e accurata dei parametri essenziali, dai tempi sul giro e velocità fino ai dati di messa a punto del motore e posizione in pista. Ottieni informazioni istantanee dal momento in cui scendi in pista, consentendo un'analisi dettagliata dei giri e l'ottimizzazione delle prestazioni.
GPS: 25 Hz
Sistemi satellitari: 4 (GPS, GLONASS, Galileo, BeiDou)
Accuratezza: 0.5 m CEP
Cold Start: 30 seconds TTFF
Hot Start: 1 second
Antenna: 25x25 mm
Alimentazione esterna: 5-15 V
Connessione: CAN
GPS09c è proposto nelle seguenti versioni:
CARATTERISTICHE |
CONNESSIONI |
COLLEGABILE A |
VERSIONI MECCANICHE DISPONIBILI |
|||||
Ricevitore GPS |
Piattaf. inerziale 6 assi 100 Hz |
CAN |
RS232 |
Rete AiM |
Altri device |
Normale |
Versione Roof |
|
 |
 |
|||||||
| GPS09c |  |
|
|
|
|
|||
| GPS09c Pro | |
|
|
|
|
|
||
| GPS09c Open | |
|
|
|
|
|
|
|
| GPS09c Pro Open | |
|
|
|
|
|
|
|
La roof version offre un'installazione più facile e pulita sulla superficie esterna del veicolo, risolvendo i problemi relativi alla qualità del segnale GPS ed evitando le difficoltà di applicazione all'interno di certi abitacoli.
Specifiche Tecniche
GPS09c |
GPS09c Pro |
GPS09c Open |
GPS09c Pro Open |
|
| GPS | 25 Hz |
|||
| Costellazioni | 4 (GPS, GLONASS, Galileo, BeiDou) |
|||
| Precisione | 0.5 m CEP |
|||
| Cold start | 30 secondi TTFF |
|||
| Hot start | 1 secondo |
|||
| Antenna | 25x25 mm |
|||
| Alimentazione esterna | 5÷15 V |
|||
| Connessioni | AiM CAN |
CAN, RS232 |
||
| Piattaforma inerziale | -- |
100 Hz 6 assi |
-- |
100 Hz 6 assi |
| Dimensioni | 53.2 x 53.8 x 19.7 mm (53.2 x 53.8 x 37.2 mm per versione Roof) |
|||
| Peso | 60.5 g (100 g per versione Roof) |
|||
Database delle piste
GPS09c Open rappresenta la base per il calcolo dei tempi sul giro e dei tempi intermedi di tutti i sistemi AiM. Sono forniti con le coordinate delle linee di partenza/arrivo di oltre quattromila piste, così il tuo dash o logger riconosce automaticamente la pista su cui stai correndo e calcolerà i tempi sul giro e i tempi intermedi. E se la pista non fosse nel database? Nessun problema, il tuo sistema riconoscerà una nuova pista e calcolerà automaticamente i tempi sul giro.
Canali GPS disponibili a 25 Hz:
- Altitude
- Latitude
- Longitude
- Sats number
- Pos Accuracy
- Speed Accuracy
- GPS Lateral acceleration
- GPS Linear acceleration
- GPS Heading
- GPS Yaw rate
- GPS Hour
- GPS Min
- GPS Sec
- GPS Hundredths of a second
- Year
- Month
- Day
- Week number
- ITOW
- Unix Time
Dati IMU disponibili via CAN a 100 Hz
(Solo per GPS09c Pro Open):
- Acceleration X
- Acceleration Y
- Acceleration Z
- Pitch rate
- Yaw rate
- Roll rate
OUTPUT STREAMS
GPS09c Open e Pro Open sono stati sviluppati per essere compatibili con sistemi sia AiM che NON AiM.
Offrono tre flussi di output; per i sistemi non AiM, puoi configurare il protocollo per CAN o RS232.
OPEN RS232 CONNECTION
Liberamente configurabile dall'utente
OPEN CAN
CONNECTION
Liberamente configurabile dall'utente
AIM CAN
CONNECTION
Espansione gestita nella rete AiM CAN
SEMPLICE CONFIGURAZIONE CON RACESTUDIO 3
Connessione CAN
Il software AiM RaceStudio 3 offre la possibilità di configurare liberamente i messaggi CAN.
E'possibile settare:
- Baud rate
- ID
- DLC (1-8 bytes
- Byte order (little endian, big endian)
- Messages frequency
Connessione RS232
I GPS09c Open e Pro Open possono essere configurati per trasmettere i messaggi GPS NMEA di cui hai bisogno attraverso lo stream dei dati RS232.
- NMEA DTM
- NMEA GBS
- NMEA GGA
- NMEA GLL
- NMEA GNS
- NMEA GRS
- NMEA GSA
- NMEA GST
- NMEA GSV
- NMEA RLM
- NMEA RMC
- NMEA VLW
- NMEA VTG
- NMEA ZDA
- NMEA TXT
La gestione di tutti i messaggi NEMEA è descritta sul sito www.nmea.org.
Strumenti AiM compatibili
Massima compatibilità
Il GPS09c Open, così come la serie Keypad Open, ACC3 Open e LCU1s Open, è facilmente configurabile via USB tramite il software AiM RaceStudio 3. Potrai trasmettere i dati via CAN a qualsiasi dispositivo esterno, con la massima affidabilità.
Espandibilità senza limiti
Le versioni Open possono essere utilizzate anche come espansioni AiM, senza alcuna restrizione grazie al cavo opzionale CAN AiM per Prodotti Open, avrai la libertà di ampliare il tuo sistema in modo semplice e immediato.
MX Series
Serie SmartyCam 3*
* non compatibili con versioni Pro Open.
Loggers
Laptimers
Power Distribution Module
Il kit comprende:
GPS09c Open nella versione scelta, cavo CAN o RS232 da 200 a 400 cm.
AVVERTENZA - Il cavo USB per la configurazione è opzionale.
Precedente
Successivo

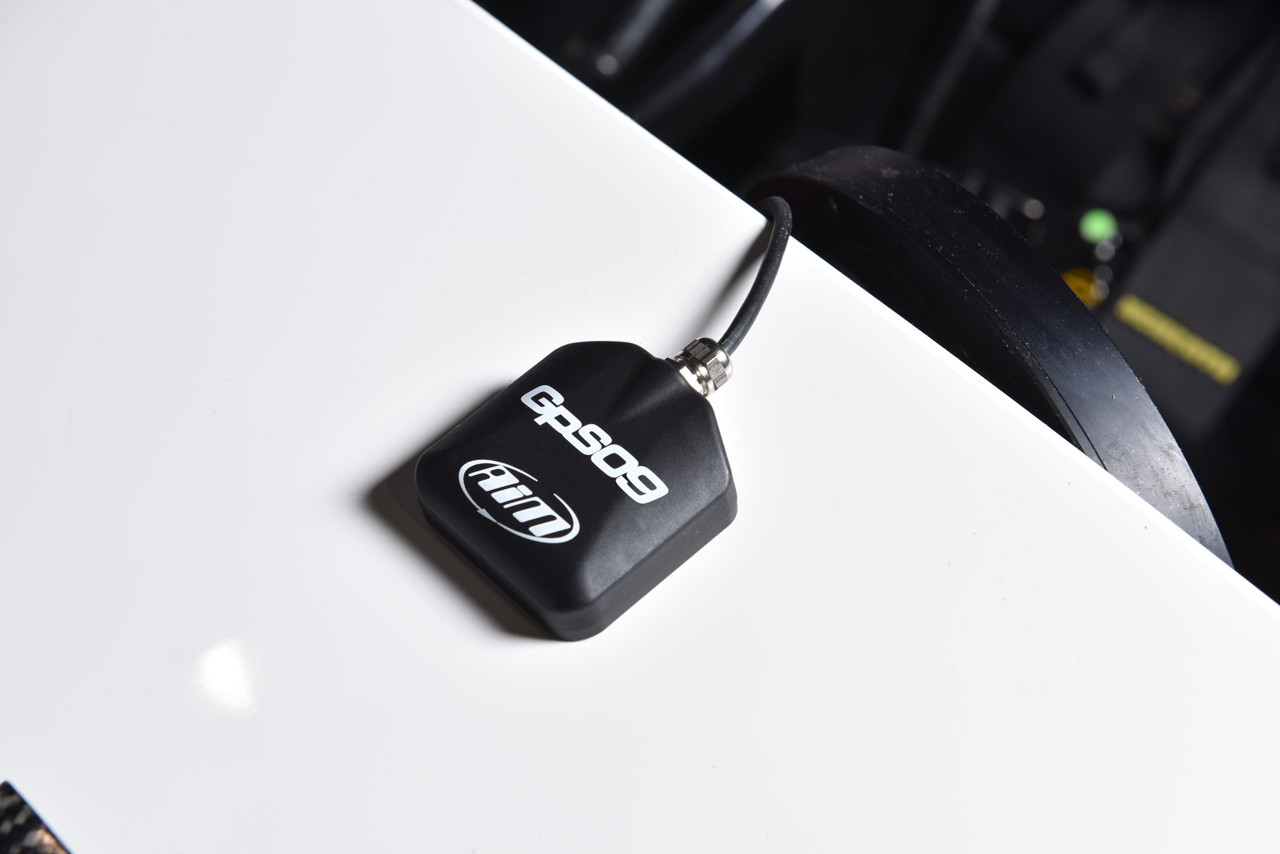

GPS09c Open
GPS09c Open è un dispositivo stand-alone che può, utilizzando messaggi completamente configurabili, fare lo streaming di tutti i dati GPS a 25 Hz. La versione Pro offre anche la piattaforma inerziale a 6 assi con frequenza a 100 Hz.
Sia GPS09c Open che GPS09c Pro Open sono proposti in due differenti versioni meccaniche. Veicoli con tetto in fibra di carbonio o superficie vetrata ridotta possono limitare il segnale GPS: la versione Roof di AiM GPS09c Open è specificamente progettata per evitare la perdita di segnale.
Version
Tipo GPS
Cablaggio
Nota bene: Prodotti venduti separatamente
380,00 €
