Keypad series
Le tastiere via CAN-Bus
Compatte,
completamente configurabili,
impermeabili e a prova di polvere.
Keypad series
K6, K8 e K15 sono keypad resistenti all’acqua e alla polvere che possono essere installate sia nell’abitacolo che all’esterno.
K6 - K6 Open
K8 - K8 Open
K15 - K15 Open
Sono completamente personalizzabili e proposte con un'ampia gamma di inserti intercambiabili.
Tutte le tastiere sono disponibili come espansione per device AiM oppure in versione Open configurabile via USB e collegabile via CAN a ogni dispositivo.
Caratteristiche comuni:
- Tasti riconfigurabili
- LED RGB programmabili
- Anelli ed icone retroilluminati a LED
- Momentary, toggle e multi-status
- 2 modalità di lampeggio
- Ampia gamma di inserti
- CAN-Bus compatibile
- Montaggio orizzontale e verticale
- Opzione ripristino stato
K Keypads | AiM EXPANSION
Collegabile ai dispositivi master AiM quali dash logger, logger e PDM tramite il bus CAN di espansione AiM (vai alla sezione).
K Keypads Open | OPEN VERSION
Liberamente configurabile via USB, usando il software AiM RaceStudio 3, si possono collegare via CAN a qualsiasi strumento esterno (vai alla sezione).
DOCUMENTAZIONE
 |
 |
 |
 |
 |
 |
|||
| Collegabile a | Device master AiM |
Altri device |
Device master AiM |
Altri device |
Device master AiM |
Altri device |
||
| Tasti | 6 programmabili |
8 programmabili |
15 programmabili |
|||||
| Retroilluminazione | RGB regolabili |
|||||||
| Collegamento | CAN AiM via connettore Binder 712 a 5 pin |
USB via connettore Binder 712 a 7 pin |
CAN AiM via connettore Binder 712 a 5 pin |
USB via connettore Binder 712 a 7 pin |
CAN AiM via connettore Binder 712 a 5 pin |
USB via connettore Binder 712 a 7 pin |
||
| Materiali | Gomma siliconica e PA6 GS rinforzata al 30% |
|||||||
| Dimensioni | 97.4 x 71.4 x 24 mm |
127.4 x 71.4 x 24 mm |
157.4 x 104.4 x 24 mm |
|||||
| Peso | 120 g |
150 g |
250 g |
|||||
| Waterproof | IP67 |
|||||||
CARATTERISTICHE DELLE K KEYPAD COME ESPANSIONE AiM

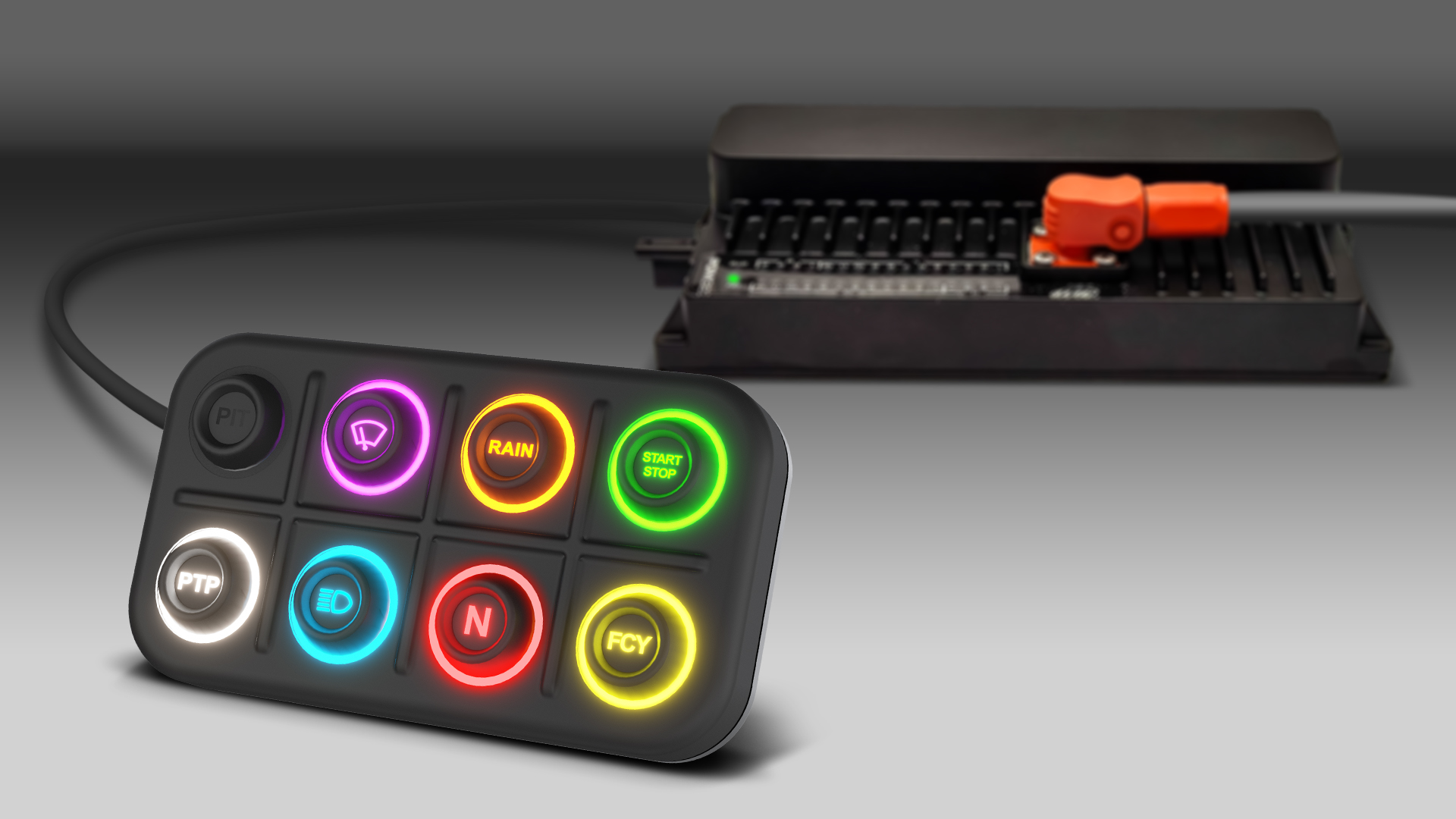

Le K keypad possono essere collegate ai dash logger e alle PDM AiM.
È possibile configurarli facilmente e velocemente usando il software AiM RaceStudio 3.
I tasti possono essere:
MOMENTARY
Lo stato del tasto è ON quando viene premuto.
TOGGLE
Lo stato del tasto cambia da ON a OFF
ogni volta che viene premuto.
MULTISTATUS
Il valore del tasto cambia da 0 ad un valore MASSIMO
ogni volta che viene premuto.
LED RGB
I LED RGB sono la migliore scelta in condizioni di bassa visibilità.
Ogni tasto può essere illuminato con otto diversi colori, fissi o lampeggianti, a seconda della configurazione definita dall’utente.
COLORI DISPONIBILI PER I LED RGB
È possibile configurare ogni pulsante per incrementare o decrementare la luminosità dei LED di K6/K8/K15.
CONTROLLI AGGIUNTIVI
Oltre alle funzionalità aggiuntive dei tasti, si possono impostare i tasti di K6/K8/K15 perché gestiscano i display AiM collegati ai device.
INSERTI INTERCAMBIABILI
È possibile scegliere tra un’ampia gamma di inserti disponibili; con 72 elementi facilmente intercambiabili potrete creare diverse configurazioni utilizzando la stessa tastiera K6/K8/K15 a seconda delle necessità.
CARATTERISTICHE DELLE VERSIONI OPEN
Le K keypad, esattamente come GPS09c, ACC3 e LCU1S sono disponibili in "versione Open". Queste tastiere sono facilmente configurabili via USB col software AiM RaceStudio 3 per trasmettere i dati via CAN a qualsiasi dispositivo esterno.
Le "versioni Open" sono utilizzabili anche come espansione AiM senza alcun problema o limitazione.
I tasti possono essere:
MOMENTARY
Lo stato del tasto è ON quando viene premuto.
TOGGLE
Lo stato del tasto cambia da ON a OFF
ogni volta che viene premuto.
MULTISTATUS
Il valore del tasto cambia da 0 ad un valore MASSIMO
ogni volta che viene premuto.
LED RGB
I LED RGB sono la migliore scelta in condizioni di bassa visibilità.
Ogni tasto può essere illuminato con otto diversi colori, fissi o lampeggianti, a seconda della configurazione definita dall’utente.
COLORI DISPONIBILI PER I LED RGB
È possibile configurare ogni pulsante per incrementare o decrementare la luminosità dei LED di K6/K8/K15.
CONFIGURAZIONE DEI MESSAGGI CAN
Lo stato dei tasti è trasmesso ad una frequenza stabilita e/o quando cambia.
I messaggi CAN come la frequenza, gli ID, il baud rate, l’endian e i contenuti possono essere liberamente configurati.
Lo stato di ogni tasto allo spegnimento può essere mantenuto all’accensione successiva.
Le tastiere K6/K8/K15 Open possono gestire un ingresso CAN per dare un feedback, attraverso il colore del LED, a seconda delle informazioni ricevute.
INSERTI INTERCAMBIABILI
È possibile scegliere tra un’ampia gamma di inserti disponibili; con 72 elementi facilmente intercambiabili potrete creare diverse configurazioni utilizzando la stessa tastiera K6/K8/K15 a seconda delle necessità.
Caratteristiche delle Keypad series:
Pulsanti riconfigurabili | LED RGB programmabili | Contorno tasto e icone retroilluminati a LED | Compatibile con sistemi CAN-Bus | Momentary, Toggle e Multi-status | 3 modalità di lampeggiamento | Ampia gamma di inserti e icone | Montaggio verticale o orizzontale | Opzione di ripristino dello stato
Nella confezione:
Keypad K6/K8/K15 nella versione scelta Open o Espansione, cavo CAN AiM da 50 cm a 400 cm o cavo CAN (Open version) da 200 a 400 cm.
