Convertitori CAN

Il CAN converter compatto, per tutti

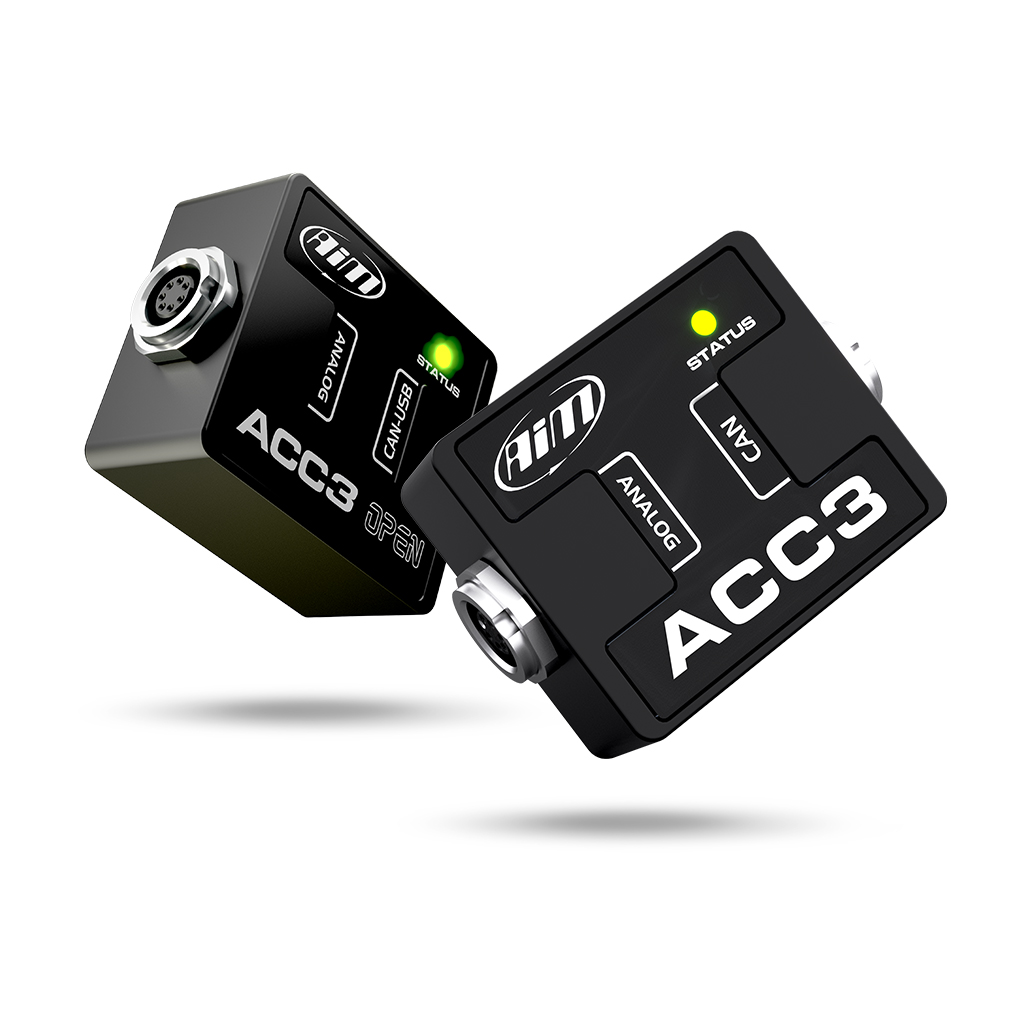

ACC3 è disponibile in due versioni:


Collegabile a	Device AiM	Altri device
Canali analogici	4 canali completamente configurabili, 200 Hz ognuno: TC, TR, 0÷5 V, 0÷12 V
Ingressi velocità	2 (AN3-AN4), frequenza max 10 kHz, pull-up interno per ingresso open drain/collector
Alimentazione esterna	9÷15 V
Connessioni	1 Binder analogico 8 pin Binder 712 + 1 Binder AiM CAN 5 pin 712	1 Binder analogico 8 pin 712 + 1 Binder USB CAN 7 pin 712
Materiale	PA6 30% glass
Dimensioni	44.0 x 38.0 x 19.8 mm
Peso	50 g
Waterproof	IP65

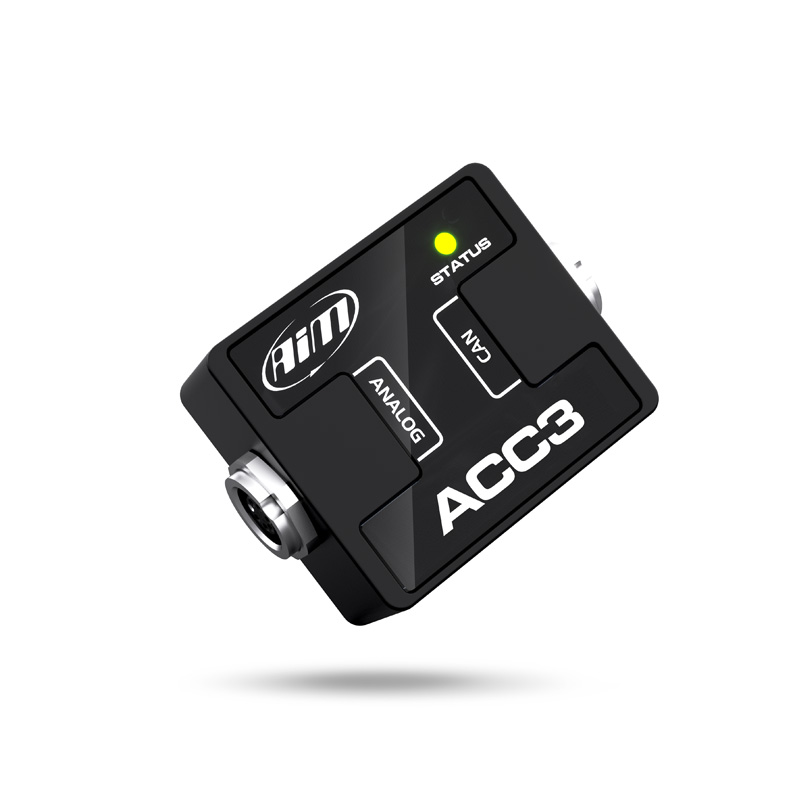

Il modulo ACC3 è un covnertitore Anolociuoi/CAN che gestisce fino a 4 ingressi analogici ad una frequenza massima di 1000 Hz ognuno:

Termocoppie
Termoresistenze
Segnali Analogici 0÷5 V
Segnali Analogici 0÷12 V

Ingressi digitali per la velocità

ACC3 presenta 2 ingressi velocità ad una frequenza che arriva fino a 10 kHz.

COLLEGAMENTO DEI SENSORI

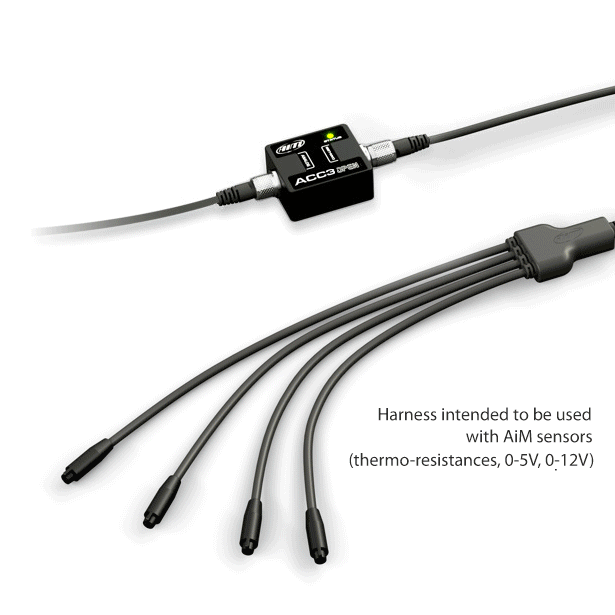

Cablaggio dedicato

ACC3 può gestire svariati tipi di sensori, dalle termocoppie ai sensori con output 0÷12V.
Si prega di notare che le termocoppie richiedono cavi compensati dedicati, quindi sono disponibili diversi kit e diversi cablaggi e cavi.

CONFIGURAZIONE DEI CANALI

Una volta scelto il corretto cablaggio tra quelli disponibili, è possibile configurare i canali in base al tipo di sensore che si collega al converter. ACC3 Open supporta fino a quattro termocoppie di tipo K per la gestione delle temperature.

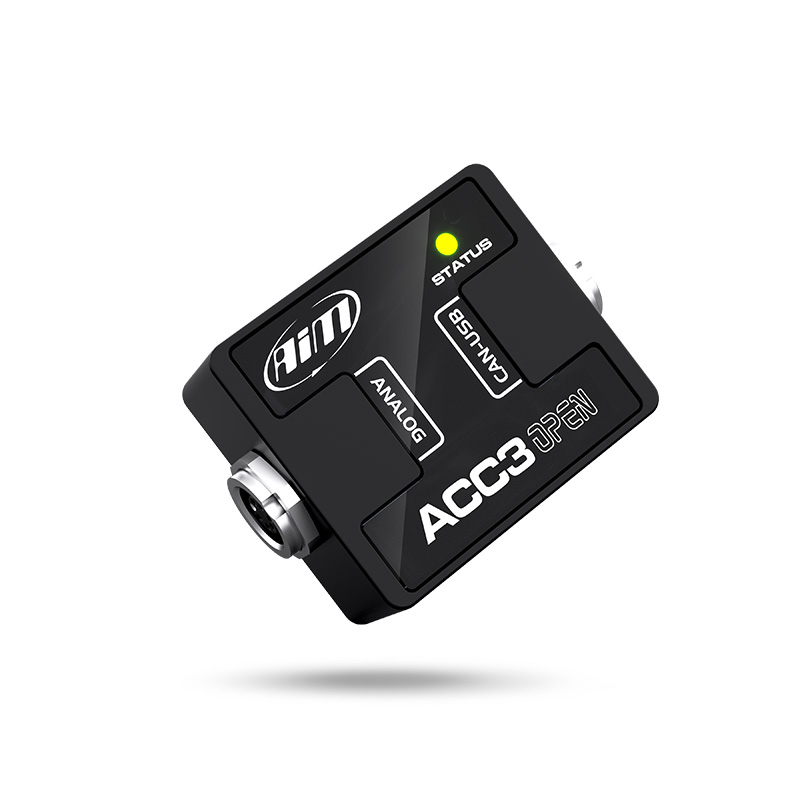

ACC3 VERSIONE OPEN

CONFIGURAZIONE FACILE

Tutti i device Open possono essere configurati facilmente via PC grazie alla connessione USB-C.

CAN OUTPUT

ACC3 Open permette di creare un'uscita CAN per comunicare con dispositivi esterni. Puoi impostare il bit rate del protocollo, i messaggi di campo e i dettagli del payload CAN. Il convertitore può essere utilizzato anche come espansione AiM, senza problemi o limitazioni.

Esempio di configurazione del sistema

ANALISI DELLE SOSPENSIONI

ACC3 e ACC3 Open possono essere connessi ai sensori Eclipse. Tutti i dati acquisiti dai potenziometri lineari possono essere gestiti con il nuovo tool di analisi sospensioni incluso in RaceStudio 3, il software di analisi della performance ancora più completo.
