Molto più di un
modulo di distribuzione della potenza
Scegli la tua versione

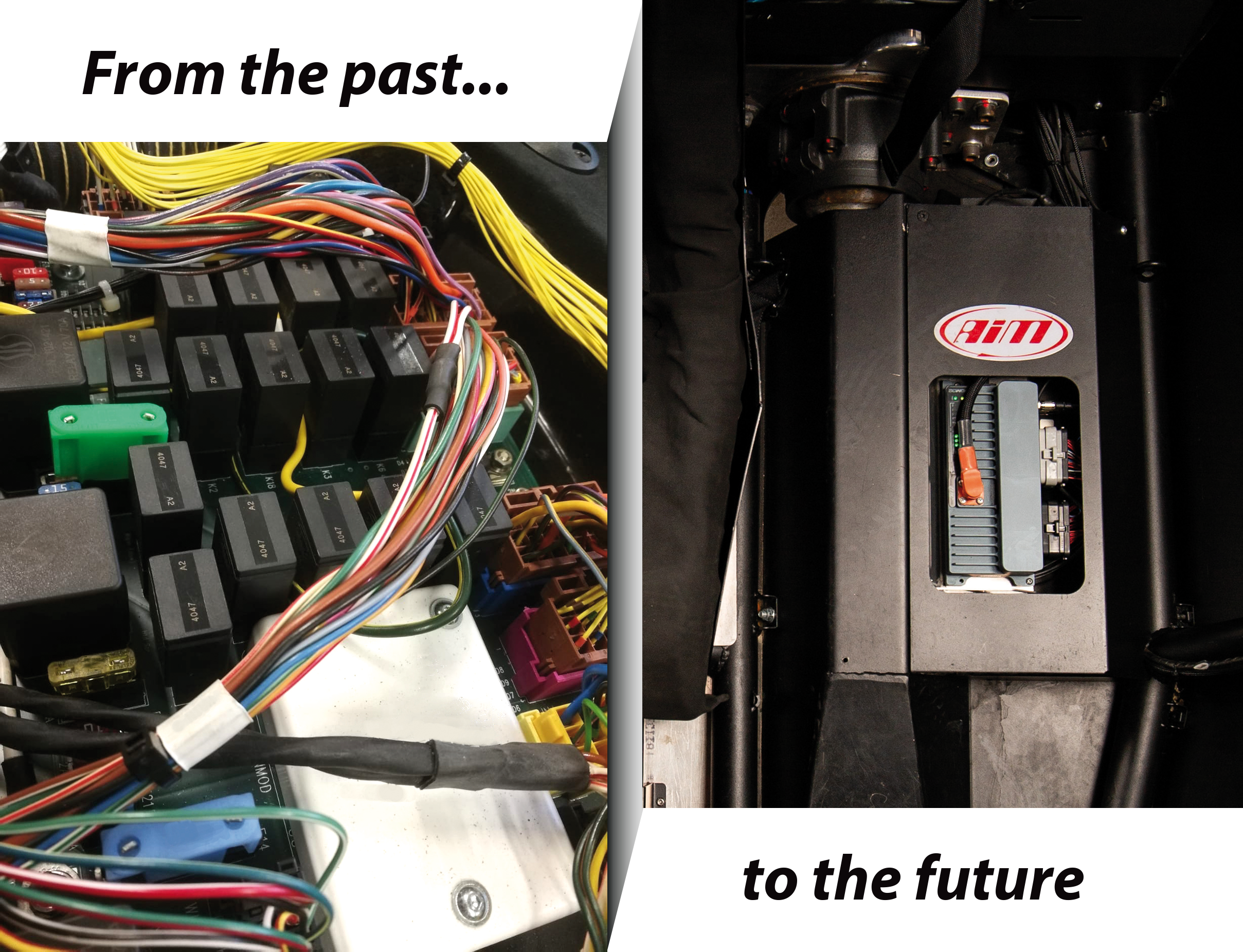

DAL PASSATO...AL FUTURO
I moduli di distribuzione ptenza PDM32 e PDM08 sono progettati per distribuire la potenza a molteplici circuiti del veicolo, sostituendo facilmente i tradizionali sistemi con fusibili e relè.
Il cuore dell'elettronica dei veicoli
Le nostre PDM, con scocca in alluminio anodizzato, sono progettate per resistere ai rigori del motorsport ed includono un cruscotto completo con acquisitore dati professionale. Una PDM al centro dell’elettronica del veicolo semplificherà molto i vostri cablaggi e l’installazione dell’elettronica fornendo anche maggiore controllo.

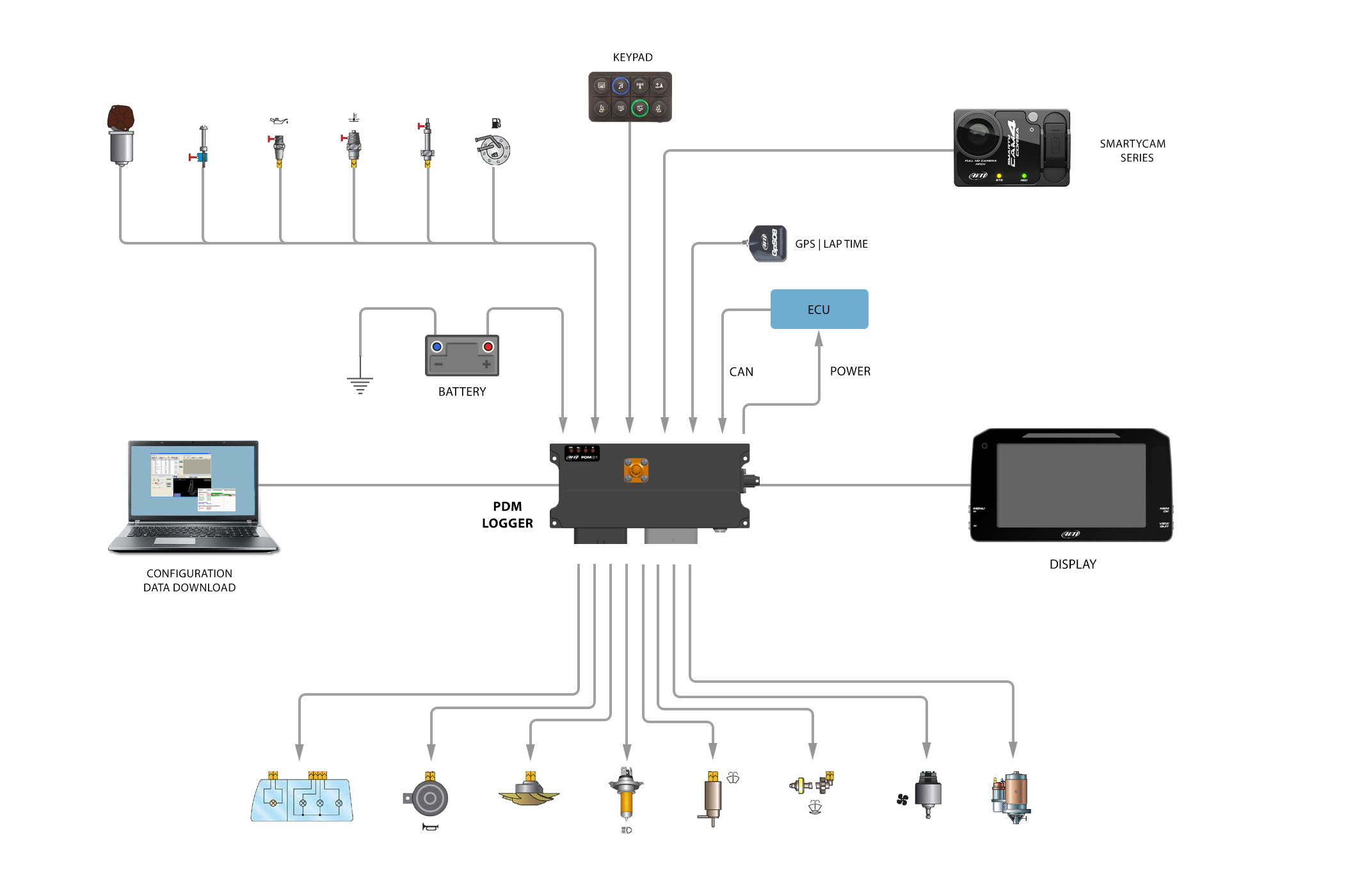

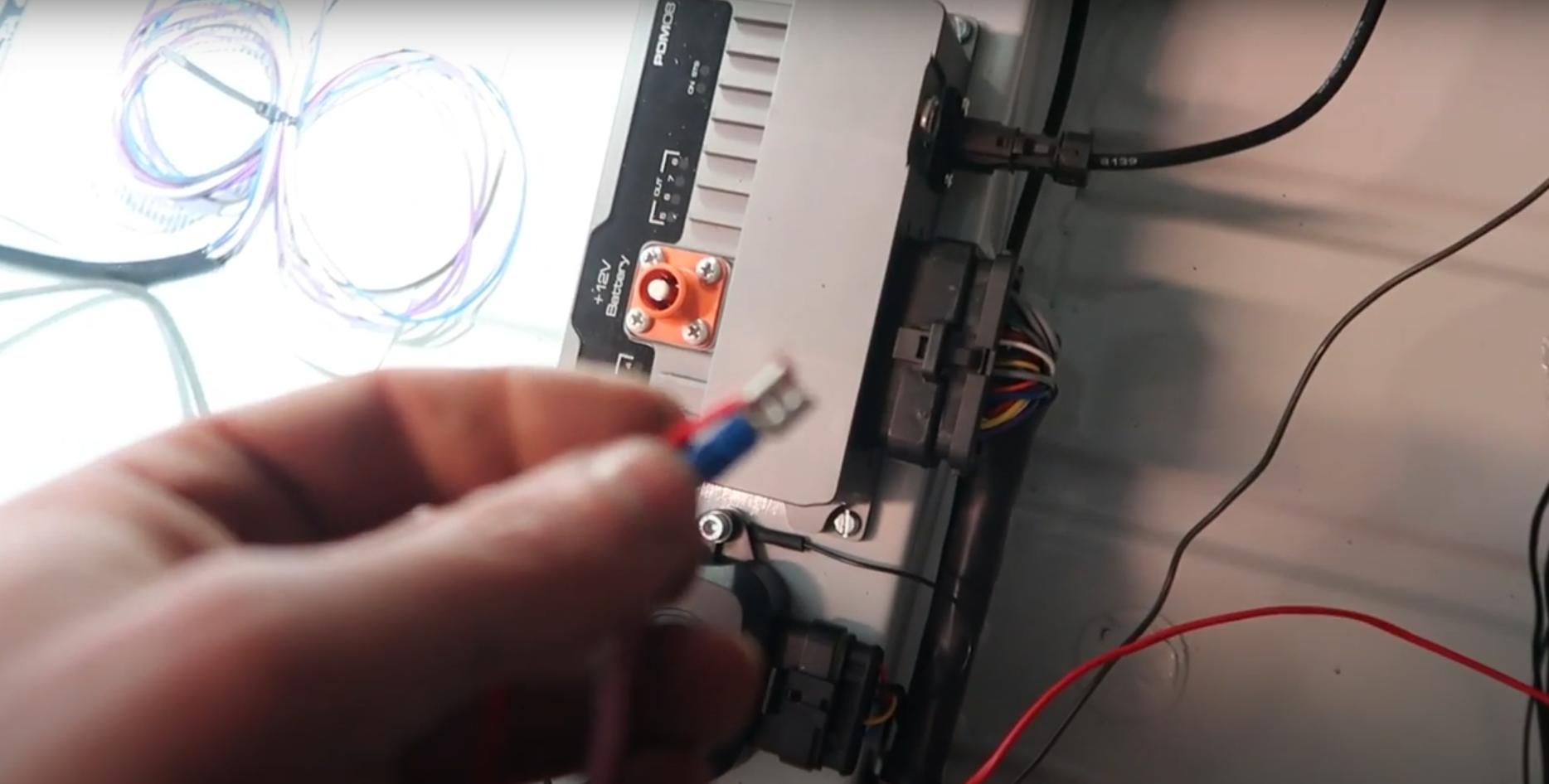

Esempio di connessione
PDM32 e PDM08 offrono alcune interessanti funzioni, come:
- Collegamento ECU, per acquisirne i dati
- Acquisizione dati per evitare di aggiungere un altro acquisitore alla vostra auto
- Modulo GPS, per avere tempi sul giro automatici e posizione in pista
- Dash controller per gestire facilmente display da 5, 6 e 10 pollici
- Retro-camera per avere facilmente una visione posteriore quando guidate in retro-marcia nel paddock (solo PDM32)
Le PDM sono offerte in tre versioni:
un kit completo con display e GPS integrati, una versione con solo modulo GPS e un modello base.
Il Kit completo include:
- PDM integrata + acquisitore dati con memoria da 4 gigabytes + dash controller
- Display dedicato da 5", 6” or 10”
- GPS Module for automatic Lap Time and track position
In two different proposals:
- PDM32 con 28 uscite High Side e 4 uscite Half Bridge
- PDM08 con 8 uscite High Side
Power Outputs
PDM offre quattro diversi livelli di uscita di potenza:
Power Outputs PDM32
1 with serie diode rated up to 20 A
3 rated up to 20 A (high power)
12 rated up to 15 A (mid power)
12 rated up to 10 A (low power)
4 rated up to 35 A (Half Bridge)
Protected for: over voltage, under voltage, over current, over temperature
Total max current: 120 A
Power Outputs PDM08
1 with serie diode rated up to 20 A
1 rated up to 25 A
6 rated up to 15 A
Protected for: over voltage, under voltage, over current, over temperature
All outputs have internal freewheeling diode
Total max current: 100 A
Ogni uscita fornisce un feedback di status per circuito aperto, circuito corto, alta temperatura, sovra-alimentazione, sotto tensione e sovra tensione. Corrente di spunto, numero di tentativi falliti e intervallo di tempo tra i tentativi sono tutti definibili.
Tutte le uscite possono essere configurabili come PWM e permettono START/STOP soft.
Per ogni uscita un LED multicolore mostra lo status:
✅ Abilitato/Disabilitato
✅ Attivato o disattivato
Un'interfaccia intuitiva permette una configurazione flessibile e potente per ogni uscita di potenza.
Special Functions
Some "black boxes" are available for simplifying the configuration.
For example, the Wiper may be managed by the LIN connection or using the Half Bridges.
In this case, you may take advantage by a virtual object like the following one:
Inputs
PDM offre i seguenti canali in ingresso:
Analogico/Digitale
Solo digitale
Velocità
PDM32
8
4
2
PDM08
6
-
2
Ingressi analogici

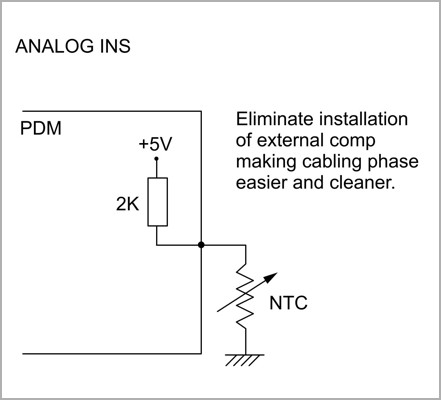

Se configurato come ingresso analogico è possibile attivare una resistenza interna di 2K Ohm, per collegare direttamente la maggior parte dei sensori.
Ingressi digitali
Se configurato come ingresso digitale è possibile attivare un pull up di 10K Ohm o un pull down di 10 K Ohm.
Dash
Sia PDM08 che PDM32 supportano i display TFT da 5, 6 e 10 pollici, a loro volta completamente configurabili con RaceStudio 3.
Retro Camera
PDM32 offre due ingressi analogici per telecamera che permettono di trasformare il vostro display in una retro camera premendo un tasto o, come accade comunemente, collegandolo all’inserimento della retromarcia.
Gestione dati
PDM riceve, utilizza e gestisce dati da:
- ECU: più di 1.000 protocolli disponibili
- Ingressi analogici e digitali
- GPS: posizione e tempo sul giro
- Espansioni
- Tasti dalle AiM K Keypads o da qualsiasi tastiera in commercio collegabile via CAN grazie alla facile configurabilità dei protocolli CAN
- Tutte le correnti e gli status delle uscite di potenza
- Altri canali matematici definiti dall’utente
GPS
Le PDM includono un database di 4.000 piste che vengono selezionate automaticamente per calcolare i tempi sul giro quando passate dal traguardo.
Data Logger
Le PDM hanno un acquisitore dati interno capace di registrare tutti gli ingressi analogici, digitali, i canali ECU, i valori GPS, le correnti, gli status di tutte le uscite digitali. Sotto è mostrato un esempio di cosa mostrano i dati acquisiti durante un avviamento del motore.
✅ In rosso, il tasto di accensione
✅ In blue, the battery voltage drop
✅ In viola, la corrente assorbita dal solenoide
✅ In verde scuro, la corrente assorbita dalla pompa del carburante
✅ In verde, il valore RPM
