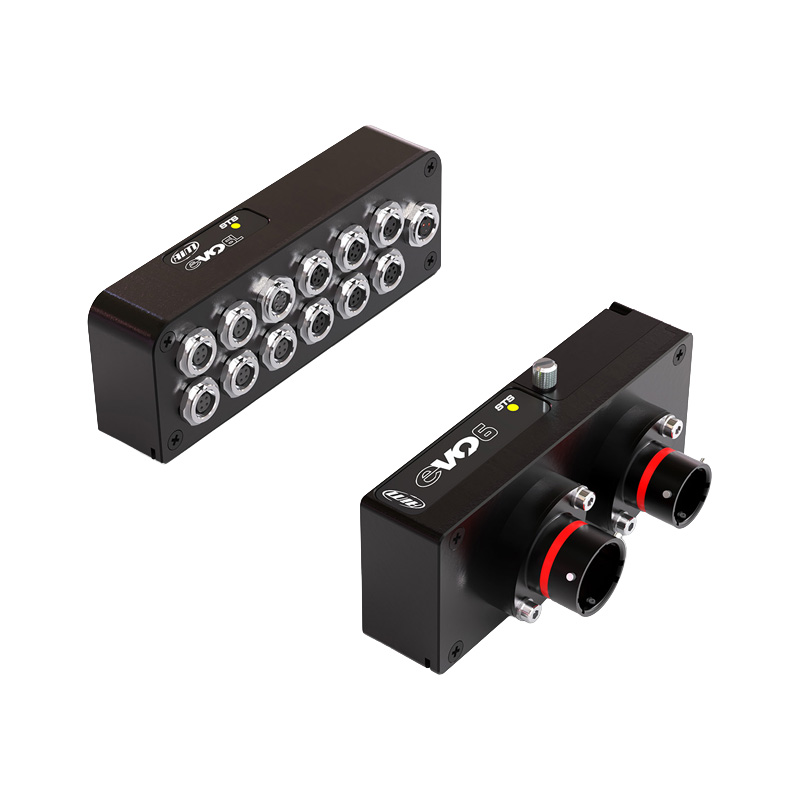

La nuova generazione di data loggers
EVO6 e EVO6L, giunti alla sesta generazione, rappresentano l'evoluzione dei rinomati data logger AiM che, nel corso degli anni, sono diventati un sistema de facto di acquisizione standard in numerosi campionati.
EVO6 utilizza un nuovo processore che garantisce prestazioni ancora migliori rispetto ai modelli precedenti ed è più orientato ai piloti professionisti, che possono cablare autonomamente il proprio veicolo con connettori Autosport.
Le applicazioni includono moto, monoposto di Formula, prototipi e veicoli con spazio limitato.

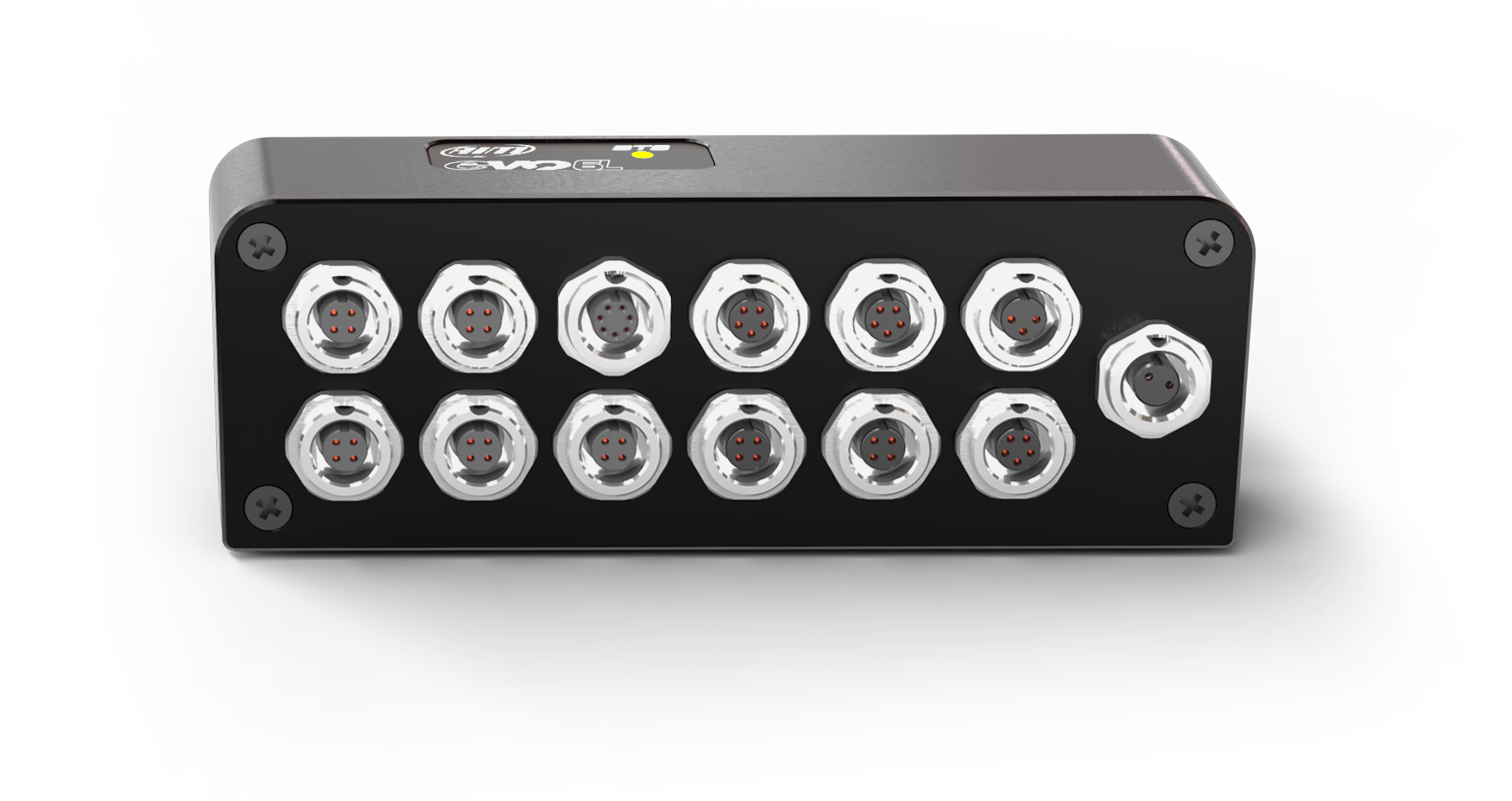

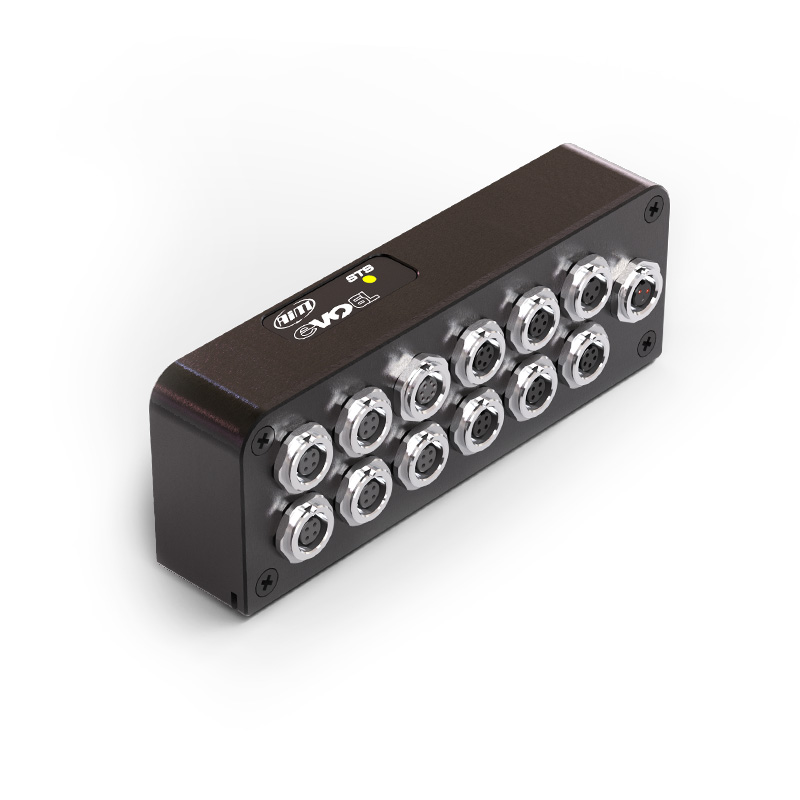

EVO6L può essere considerato la versione "light" del fratello maggiore, pur mantenendo prestazioni di alto livello in tutte le applicazioni. Grazie al corpo compatto in alluminio, EVO6 e EVO6L possono essere facilmente installati in qualsiasi veicolo e la loro configurazione con il software RaceStudio 3 è semplice e immediata.
UN' AMPIA GAMMA DI SORGENTI PER I TUOI DATI
EVO6 e EVO6L forniscono tutte le informazioni di cui hai bisogno: dati provenienti dalla centralina motore, via CAN, RS232 o Linea K, dall'accelerometro e dal giroscopio integrati, dal GPS09c incluso nel kit, oltre che da ingressi analogici/digitali, espansioni e canali matematici predefiniti.
I sensori possono essere collegati a 8 canali analogici configurabili per EVO6 e 5 canali per EVO6L, al segnale RPM e a 4 ingressi di velocità per EVO6 e 2 per EVO6L.
Uno o due output digitali
EVO6 dispone di due output digitali mentre EVO6L ne possiede uno. Ogni output digitale può gestire un comando da 1 A.
Essi possono essere accesi/spenti in dipendenza di input analogici, digitali o provenienti dalle linee CAN. Grazie ai canali digitali è possibile gestire automaticamente sistemi esterni, come p. es. accendere/spegnere spie addizionali, attivare/disattivare una ventola di raffreddamento o una pompa di circolazione in corrispondenza di un determinato evento.
CAN Output
Con questa funzione è possibile inviare messaggi a una rete CAN per ampliare la gamma di comandi del veicolo.
Bisogno di ulteriore memoria?
EVO6 prevede l'utilizzo di una SD card interna (non inclusa nella confezione) che permette di memorizzare tutti i dati di cui potrai mai aver bisogno. La card è protetta da una porta impermeabile dotata di un sensore che fa in modo che tutti i file vengano chiusi e salvati quando la si apre: impossibile qualsiasi perdita dei dati registrati.
Lo scarico dati non può essere più rapido: basta rimuovere la SD card e inserirla nel PC.
Connessioni multiple
EVO6 può essere facilmente connesso al tuo dispositivo in tre differenti modi:
- Wi-Fi (connessione 802.11)
- USB via cavo
- BLE (Bluetooth Low Energy)*
* Collegabile a un cardiofrequenzimetro e a sensori compatibili presenti sul mercato.
SENSORI
Un ampia gamma di sensori può essere connessa a EVO6 e EVO6L attraverso:
5 canali analogici (freq. max 1.000 Hz ognuno) con ingressi configurabili o ingresso termocoppia, utilizzati per acquisire i dati provenienti da sensori di temperatura, pressione, sospensioni e altro ancora.
2 ingressi velocità, utili per calcolare la differenza di comportamento fra le ruote del veicolo.
1 ingresso RPM, adatto a gestire sia onde quadre sia segnali provenienti dalla bassa tensione della bobina.
8 canali analogici (freq. max 1.000 Hz ognuno) con ingressi configurabili o ingresso termocoppia, utilizzati per acquisire i dati provenienti da sensori di temperatura, pressione, sospensioni e altro ancora.
4 ingressi velocità, utili per calcolare la differenza di comportamento fra le ruote del veicolo.
1 ingresso RPM, adatto a gestire sia onde quadre sia segnali provenienti dalla bassa tensione della bobina.

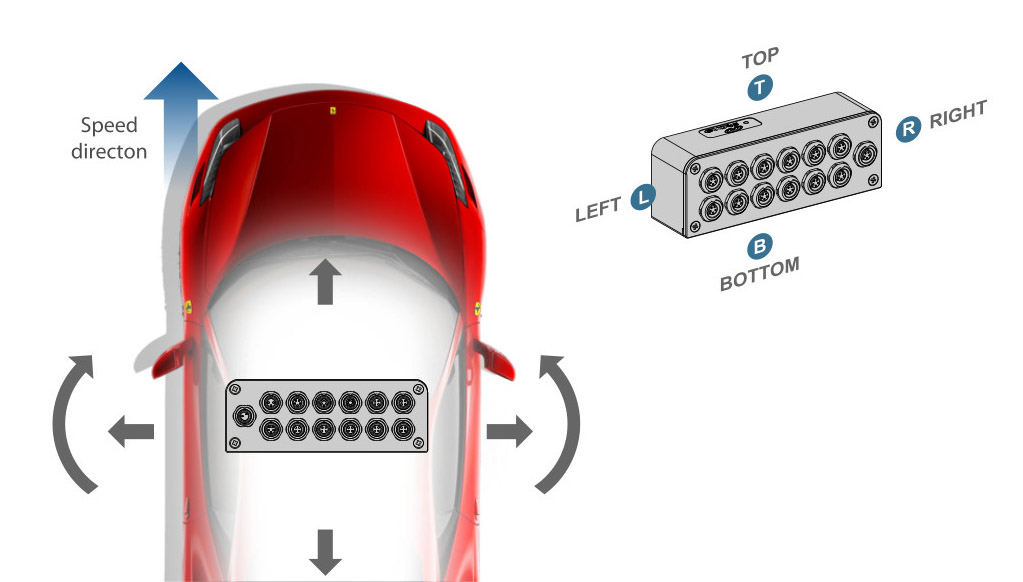

Accelerometro triassiale e giroscopio
La piattaforma inerziale integrata nell'EVO6 e EVO6L rappresenta lo strumento più efficace per approfondire le problematiche relative ad accelerazione/frenata, sovra/sottosterzo, inclinazione del veicolo, etc.

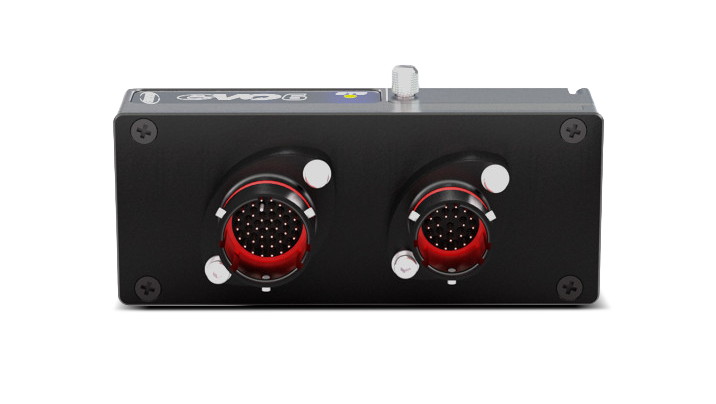

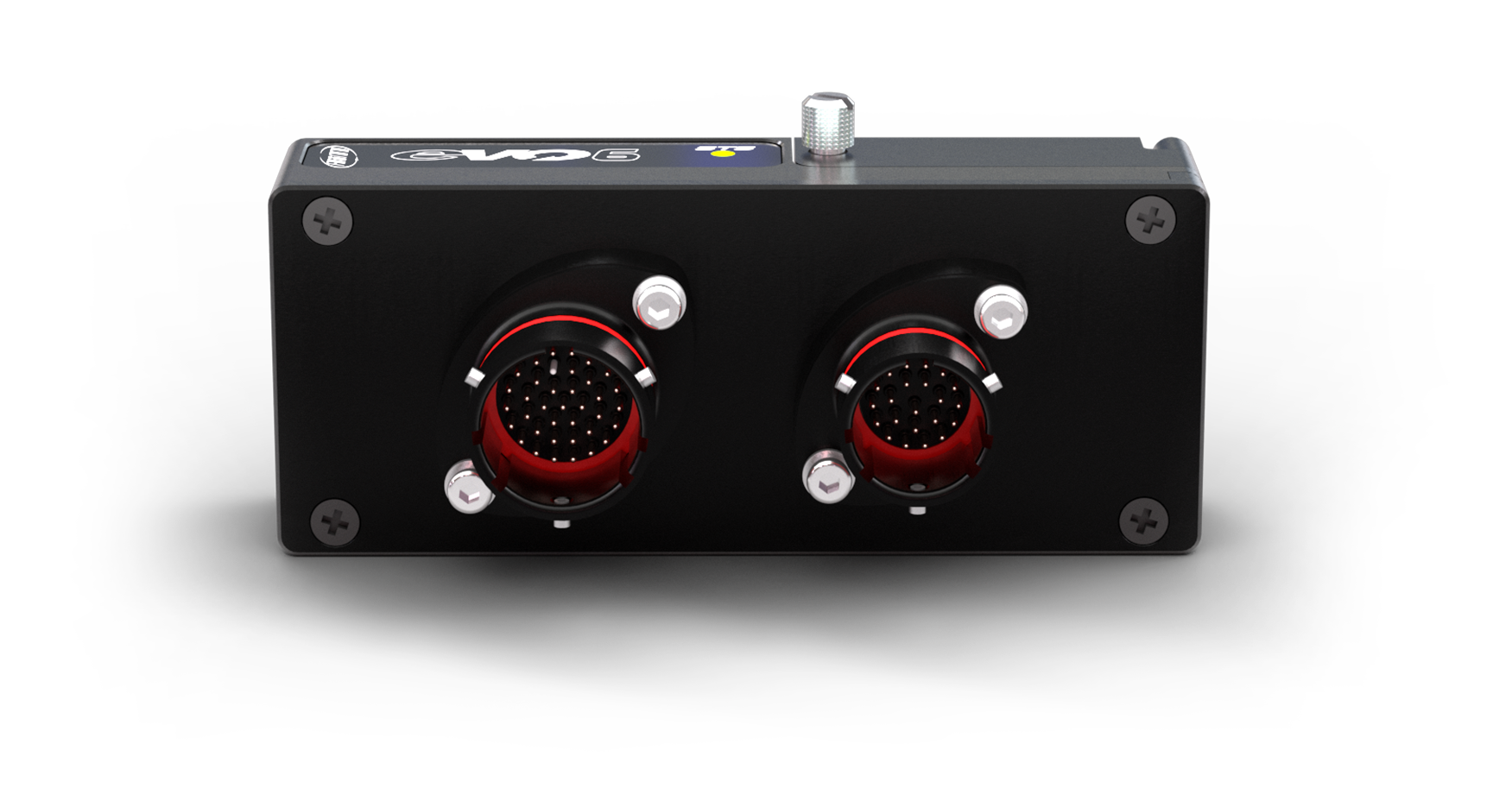

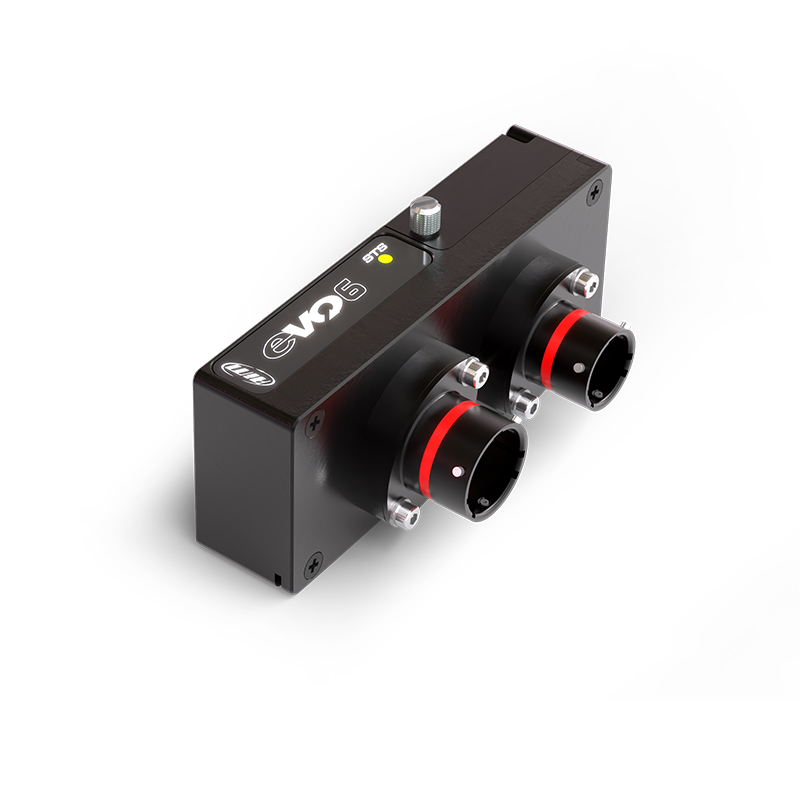

Due connettori Motorsport multi-canale per EVO6
EVO6 dispone di due connettori Motorsport multi-canale: un solo cablaggio professionale per TUTTE le tue connessioni, facile da installare e da gestire. Un connettore da 37 pin per le applicazioni principali (alimentazione, CAN, network CAN AiM, etc.) e uno da 22 pin per funzionalità aggiuntive come il CAN2, input digitali, etc...
Aggiungi tutte le espansioni che desideri
E' possibile aggiungere a EVO6/EVO6L via CAN-bus:
ACC3
La terza generazione del convertitore CAN analogico compatto, ora con 2 ingressi di velocità.
LCU Lambda Controller Series
Controller lambda Wide band dotati di sonda Bosch LSU 4.9: trasmette tutte le informazioni su rapporto Air/Fuel, valore lambda e temperatura gas di scarico, facilitando la messa a punto del vostro motore.
SmartyCam series
Le potentissime on-board camera che leggono i dati del vostro sistema e li sovrappongono in tempo reale sulle immagini video

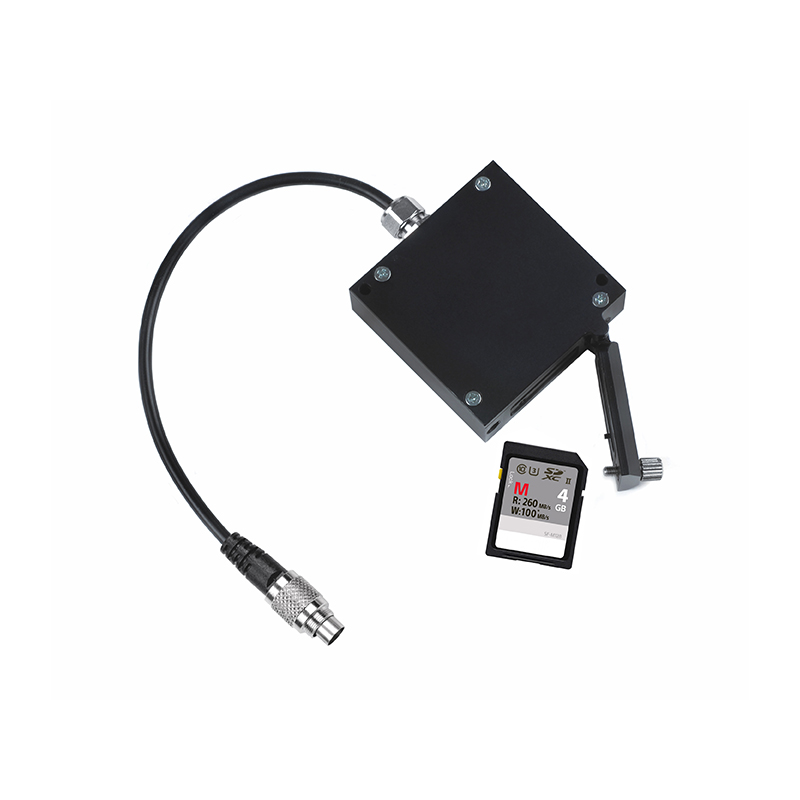

Memory Module
E' un compatto supporto per schede SD che può essere collegato al vostro logger AiM per registrare i dati durante le sessioni in pista.
... e tutti i sensori di cui hai bisogno per aumentare le performance di EVO6/EVO6L.

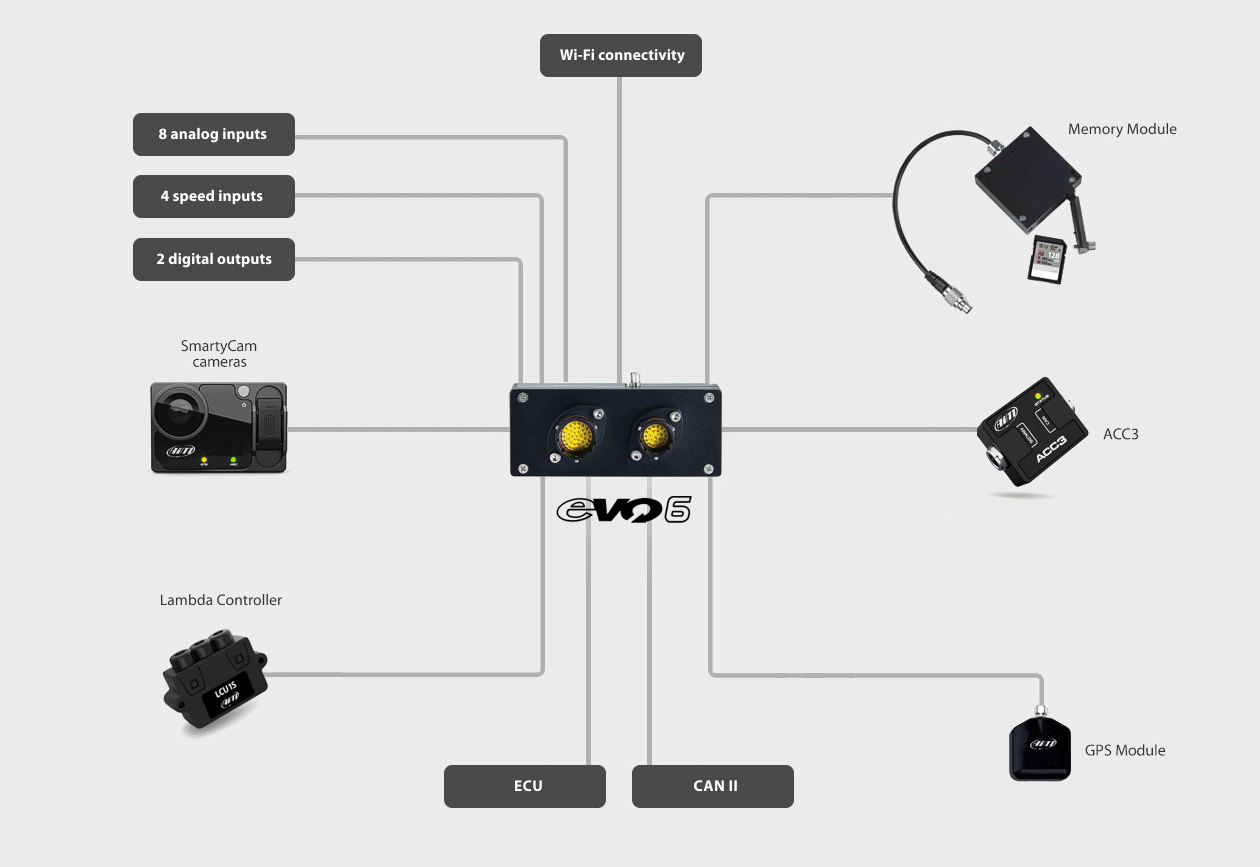

Esempio di connessione
Display compatibili
Per visualizzare i dati acquisiti in tempo reale, EVO6 e EVO6L possono essere connessi al visore GS-Dash.

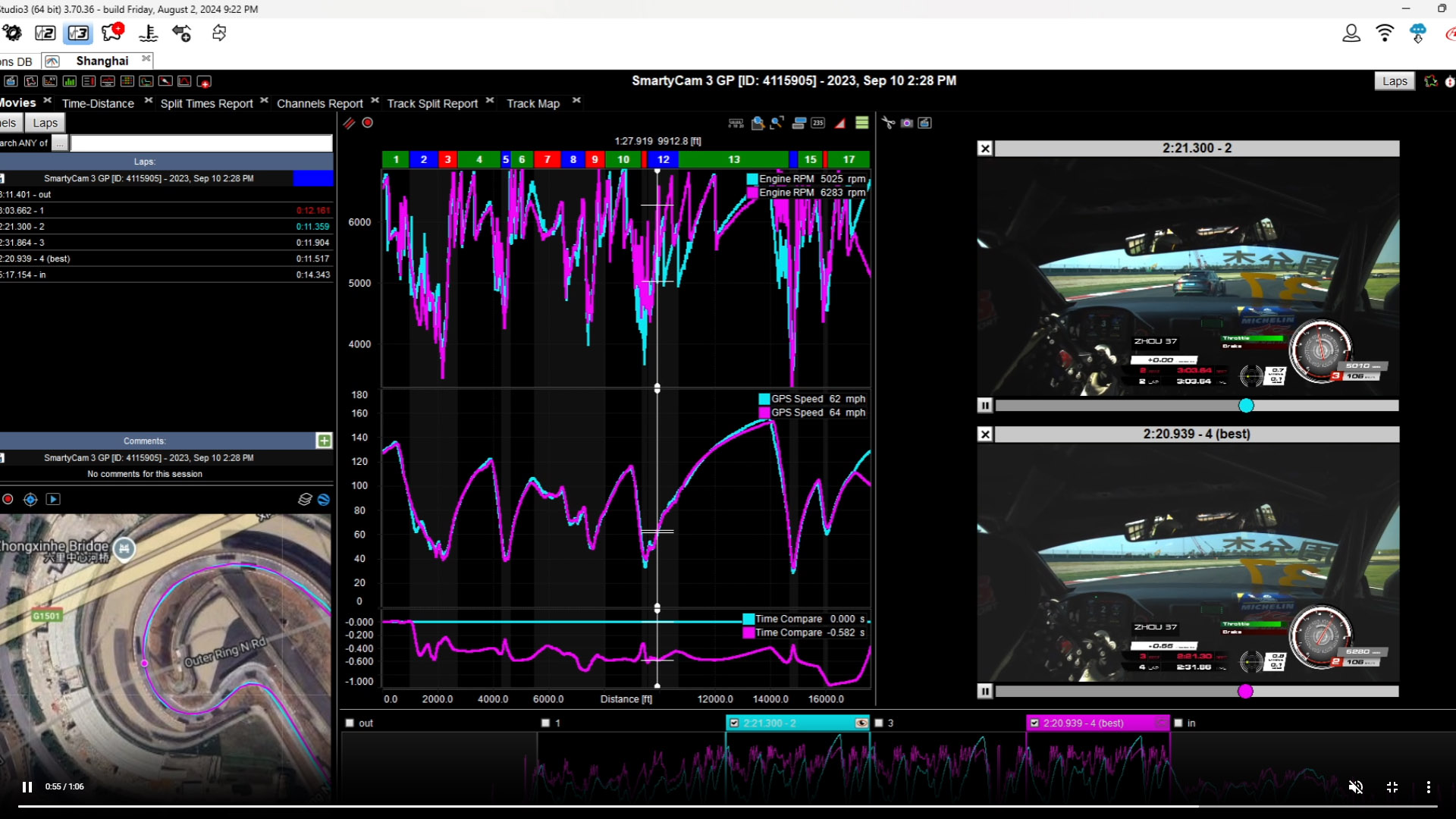

Dai dati all’analisi, in modo semplice e professionale
I dati acquisiti da EVO6 e EVO6L, una volta scaricati sul tuo PC, possono essere analizzati con l'aiuto del software RaceStudio 3 Analysis: grafici, istogrammi e tabelle ti aiuteranno a valutare a fondo le prestazioni, fornendo un supporto oggettivo alle tue decisioni di messa a punto, oltre a consentire di migliorare la tecnica di guida in particolari situazioni.
EVO6 |
EVO6L |
||
| Connessione ECU | CAN, RS232 oppure K-Line |
||
| Moduli esterni | ACC3, GPS09c, Serie LCU, Serie SmartyCam, Memory Module |
||
| Ingressi analogici | 8 completamente configurabili: 0-5V, 0-12V, termocoppie tipo K. Frequenza max 1.000 Hz ognuno |
5 completamente configurabili, max 1.000 Hz ognuno |
|
| Ingressi digitali | 4 ingressi velocità e 1 canale RPM |
2 ingressi velocità, 1 canale RPM, segnale di giro |
|
| Piattaforma inerziale | Interno tri-assiale ± 5G + Giroscopio tri-assiale |
||
| Uscite digitali | 2 (1 Amp max) |
1 (1 Amp max) |
|
| Secondo CAN | Sì |
-- |
|
| Connessione Wi-Fi | Sì |
-- |
|
| Bluetooth | Sì, BLE (Bluetooth Low Energy) |
-- |
|
| Memoria interna | 4 GB |
||
| SD Card | Yes, up to 128 GB |
-- |
|
| Connettori | 2 connettori Motorsport |
13 connettori Binder 712 femmina |
|
| Chassis | Alluminio anodizzato |
||
| LED | 1 system status |
||
| Dimensioni | 114.4 x 47.2 x 26.0 mm |
130.0 x 46.6 x 26.0 mm |
|
| Peso | 230 g |
||
| Waterproof | IP65 |
||
