MX Series
Una gamma completa di Dash & Dash Loggers TFT per il Motorsport
Dati provenienti da molteplici fonti
I dash ed i dash logger AiM sono progettati per acquisire e mostrare dati provenienti dalla ECU, così come dal GPS09c incluso nei kit (versione dash logger), dagli ingressi analogici/digitali e dai canali matematici predefiniti. Le performance possono migliorare ed i dati acquisiti aumentare aggiungendo sino ad 8 moduli di espansione.
DASH LOGGER
DASH
DASH LIGHT
Specifiche tecniche
DASH LOGGER |
DASH |
DASH LIGHT |
|||||
| Tecnologia display | TFT ad alto contrasto a colori |
||||||
| Risoluzione display | 5''-6"-7": 800x480 | 10": 1280x480 |
||||||
| Sensore di luce | Sì |
||||||
| Icone di allarme a display | Liberamente configurabili |
||||||
| Shift light | 10 LED RGB |
||||||
| Allarmi | Da 5 a 8 LED RGB |
||||||
| Collegamenti CAN | 3 |
||||||
| Collegamenti ECU | CAN, RS232 oppure K-Line |
CAN oppure K-Line |
|||||
| Piattaforma inerziale | Accelerometro Interno 3 assi ±5G + giroscopio 3 assi max 100 Hz |
-- |
-- |
||||
| Input analogici/digitali | 8 configurabili, analogico/digitale (0-5 V, 0-12 V) max 500 Hz |
4 configurabili, analogico (0-5 V) max 500 Hz |
|||||
| Ingressi digitali | 4 ingressi velocità, ingresso bobina RPM |
1 ingresso velocità, ingresso bobina RPM |
-- |
||||
| Uscite digitali | 2 (max 1 A cad.) |
1 (max 1 A) |
-- |
||||
| Modulo GPS | Sì |
Opzionale |
|||||
| Memoria interna | 4 GB |
-- |
-- |
||||
| Data logger integrato | Sì |
-- |
-- |
||||
| Connessione Wi-Fi | Sì |
-- |
-- |
||||
| Ingresso analogico telecamera | Sì |
||||||
| Scocca | Alluminio anodizzato |
||||||
| Connettori | 1 Motorsport a 37 pin + 1 Motorsport a 22 pin + 1 Binder 712 a 5 pin |
1 AMPSEAL a 23 pin + 1 AMPSEAL a 14 pin + 1 Binder 712 a 5 pin |
1 AMPSEAL a 23 pin + 1 Binder 712 a 5 pin |
||||
| Consumo | 400 mA |
||||||
| Impermeabilità | IP67 |
||||||
| Espansioni | Opzionale |
||||||
| RaceStudio 3 | Costantemente aggiornato e scaricabile gratuitamente |
||||||
Collegamenti ECU: CAN, K-Line E Rs23S
Gli MX gestiscono la comunicazione ECU via CAN, K-Line oppure RS232 ed il loro ampio database include più di 2.000 protocolli ECU.
Piste
Con più di 4.000 piste nel database, GPS09c (incluso nelle versioni logger) riconosce la pista sulla quale state correndo ed inizia ad acquisire automaticamente i tempi sul giro. Grazie alla funzione Track Manager di RaceStudio 3, le piste possono essere create, cancellate e modificate, trasmesse e ricevute ai/dai device MX.
Gestore tempi sul giro
I sistemi della serie MX calcolano i tempi sul giro e registrano i dati, il nome della pista e l’ora del test rendendovi più semplice analizzare i dati.
Se la pista non è nel database non c’è problema: i dash logger MX capiscono automaticamente le caratteristiche della pista e calcolano comunque il tempo sul giro.
Posizione e velocità in pista
Grazie al fatto che i dash MX gestiscono quattro costellazioni, la precisione è generalmente inferiore a 0.5 m e viene acquisita 25 volte al secondo.
Per le versioni Strada e Strada Light GPS09c (opzionale) permette di acquisire i tempi sul giro.
Strada Logger trasforma gli Strada e gli Strada Light in un dash logger MX completo, permettendovi di registrare la vostra sessione.
Piattaforma Inerziale
Accelerazioni 3D e giroscopio – la piattaforma inerziale a 100 Hz – permette di calcolare rollio, beccheggio e imbardata.
Questa funzione è disponibile solo nelle versioni dash logger.
DATA RECALL
Alla fine del test è possibile richiamare a video i dati acquisiti. I dash ed i dash logger MX mostreranno gli ultimi test con data e luogo.
Muovendo il cursore il sommario del test in forma di istogramma mostrerà tutti i giri della sessione permettendo un’analisi immediata della performance.
ESPANSIONI
MX Series can be connected to a lot of AiM expansions like GPS09c, ACC3, CAN Keypads and LCU1S to get the best from your engine and - with AiM SmartyCam 3 family - to see your track performances on your PC with all the values you need in overlay.
.jpg)
Retro Camera
È possibile collegare fino a due telecamere posteriori aggiuntive all’ingresso dedicato, trasformando così il display in una retro camera.
Grafica personalizzabile
È possibile definire tutte le pagine personalizzate che si desidera scegliendole in un’ampia libreria di modelli, definendo quali dati mostrare, il relativo fondo scala e l’unità di misura.
È possibile mostrare i dati con barre grafiche, grafica circolare, icone e molto altro.
Allarmi Flessibili, Shift Light E Gestione Icone
LED di allarme RGB configurabili: scegliete voi le condizioni, scegliete voi i colori. Selezionate un allarme fisso o lampeggiante e la frequenza di lampeggio; scegliete se avere un messaggio di accompagnamento ed impostate le priorità degli allarmi. Potete personalizzare le shift light RGB come preferite e selezionare le icone di cui avete bisogno nell’ampia libreria di RaceStudio 3 .
RACE STUDIO 3
RaceStudio 3 è il cuore degli MX e gestisce tutte le attività legate a:
CONFIGURAZIONE
Con RaceStudio 3 potete creare, modificare, cancellare, importare ed esportare la configurazione di:
- Tutti i canali
- Driver ECU
- Canali matematici
- Pagine display
- Uscite digitali
- Allarmi
- Shift lights
- Espansioni
Analisi
In RaceStudio 3 potete analizzare tutti i dati registrati dai dash logger MX e scaricati sul vostro PC.
Grafici, istogrammi e tabelle vi aiuteranno a studiare le vostre performance, fornendo un supporto obiettivo per evitare errori e migliorare le vostre prestazioni così come per mettere a punto il motore e regolare l’assetto del vostro veicolo.
Potrete anche gestire la mappa di tutte le vostre piste e paragonare due giri guardando i video registrati dalle telecamere SmartyCam 3.
Connettività WI-FI
Makes it even more convenient to configure, calibrate, and download your data wirelessly, using a secure 802.11 Wi-Fi connection: no need to move your PC close to the vehicle anymore, you can do it from your van up to 50 meters away.
Webinar Gratuiti Online
Fin dal 2020 il nostro insegnante Roger Caddell tiene webinar informativi e crea tutorial (in lingua inglese).
Gli webinar AiM Sports LearnFast™ sul canale YouTube di AiM Sports sono completamente dedicati ad aiutarvi a capire i dati e/o i sistemi video e a supportarvi nell’utilizzo del software AiM.
Con tonnellate di tutorial disponibili sarete molto ben equipaggiati per iniziare ad usare i dati e raggiungere i vostri obiettivi di gara.
ACCESSORI
Telecamera posteriore
Cavo patch per telecamera posteriore AiM singolo
Cavo patch per telecamera posteriore AiM doppia
Cavo patch per doppia telecamera posteriore RearMaster
Cavo patch per telecamera posteriore singola RearMaster
Adattatore Amphenol-Mini USB
Cavo USB - Mini USB
Ricevitore infrarossi ottico
Cablaggio Deutsch opzionale a 22 pin
Cablaggio AMP a 23 pin
Cablaggio OBDII a 14 pin
Cablaggio standard a 14 pin
Cablaggio Deutsch a 37 pin
Connettore Deutsch a 22 pin
Connettore Deutsch a 37 pin
23-Pins connector + contacts
copy of Cablaggio standard a 14 pin
ESPANSIONI

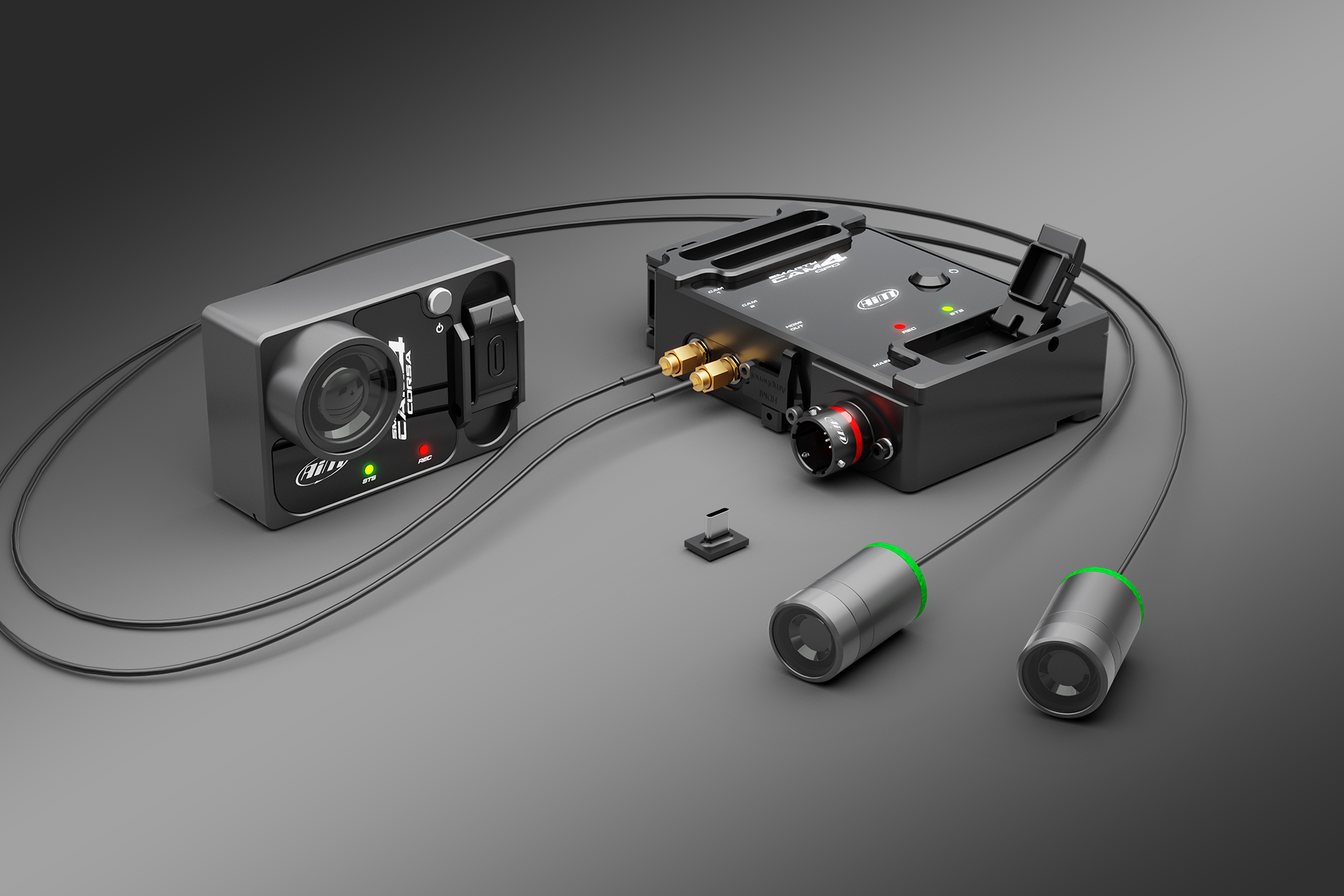

SmartyCam 3 Sport
SmartyCam 3 Corsa
SmartyCam 3 GP
SmartyCam 3 Dual
GPS09c
ACC3
LCU1S
K6 Keypad
K8 Keypad
K15 Keypad
